这里的图数据特指布局后的图数据,主要包括顶点信息(ID和坐标等)以及边信息,先前已经写过如何使用Gephi来进行数据的可视化,具体文章见:

Gephi-Toolkit的引入与使用

Gexf

GexfGephi的输入数据格式,其本质上是XML文件格式,标注了顶点信息和边信息。

如果我们想让自己的布局代码生成的数据直接拿到Gephi中展示,那就还需要有一步将数据构造成上图的格式,说道使用Gephi进行布局的可视化,虽然可以使用Gephi-Toolkit进行,已经是比较轻量的嵌入到原有项目中,但还是耦合较高,需要多处硬编码联动,并且在二次利用时针对XML的解析往往是不够高效的。

JSON

JSON格式大家都十分耳熟能详了,针对上述的Gexf的种种局限,使用前端可视化工具可以作为一个解决方案,布局程序只需生成指定格式的JSON数据,然后由D3.js进行解析绘制即可。

此处为博客中出现的关于Spark、Hadoop、Java、IDEA、Js及html相关内容的图片

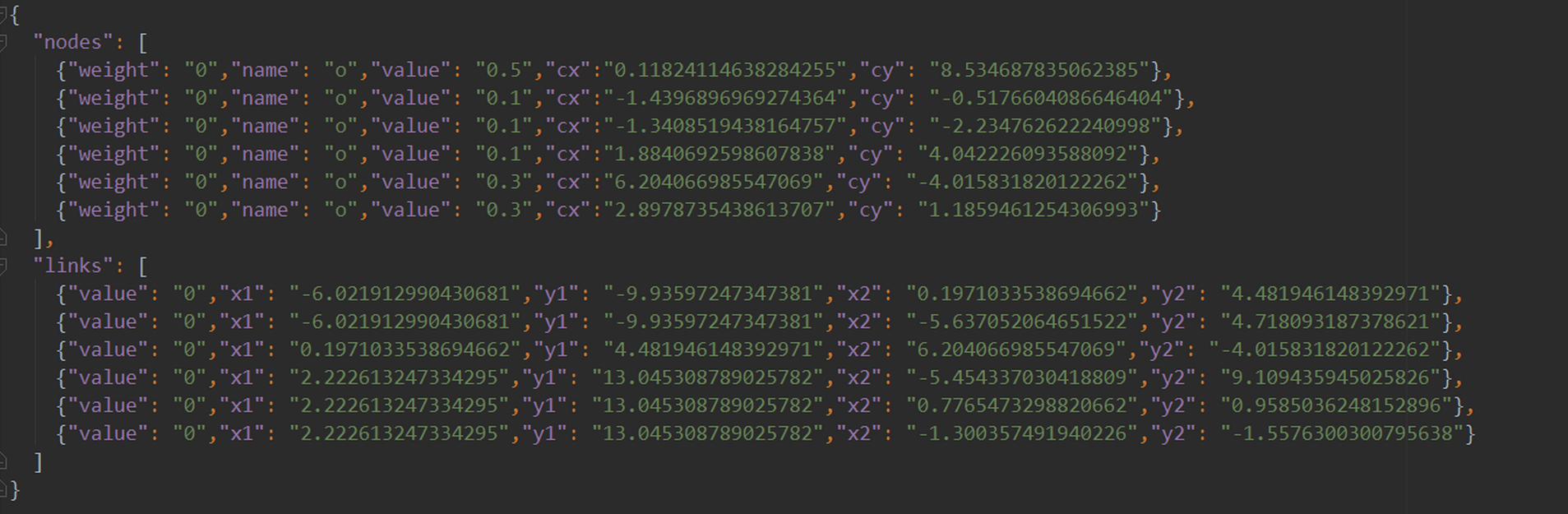

由上图可以看出,其整体结构比Gexf要更简单,但是有部分坐标冗余,不过影响不大,使用JSON的好处是可以方便的对数据进行操作(无论是在前端还是后端)

D3.JS

关于D3的详细叙述,请移步 这里,注意现在已经有 D3.V4 版本了(其实V5也有了)。

Node的作用

这里为什么要用Node,其实主要是为了起一个Server,由上面的叙述可以知道,这里d3需要读取json文件,那么问题来了,直接静态打开是会报错的,必须放到一个Server内以请求的方式进行才可以,这个Server从何而来,当然可以是Tomcat,但是,人总是要接受新事物,Node的强大已经在各方面都慢慢体现出来了,服务容器当然也有他的身影,这里我只用了其中一种方式(http-server),如果时间允许自己实现一个也是可以的。

http-server除了可以快速起Server外,还具有实时更新的功能,即,我只管往目录内写(更新)文件,然后用d3进行绘制,更新的部分会自动更新到Server,即重写覆写文件后我不需要重开Server,只需要刷新一下页面即可。

此处为博客中出现的关于Spark、Hadoop、Java、IDEA、Js及html相关内容的图片

http-server的使用方式

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
hadoop@msi-PC MINGW64 ~/Desktop/CNPM
$ node --version // 随便新建个目录并初始化
v8.9.0
hadoop@msi-PC MINGW64 ~/Desktop/CNPM
$ cnpm install http-server -g // 安装http-server
hadoop@msi-PC MINGW64 ~/Desktop/CNPM

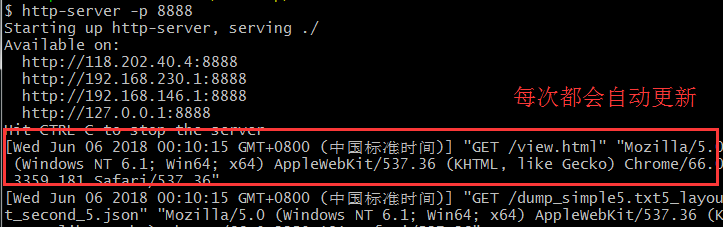

$ http-server -p 8888 // 开启Server
Starting up http-server, serving ./
Available on:
http://192.168.230.1:8888
http://192.168.146.1:8888
http://127.0.0.1:8888
Hit CTRL-C to stop the server

完成后的目录如下所示,这里的整个目录就如同TomcatWebapp目录一样;

此处为博客中出现的关于Spark、Hadoop、Java、IDEA、Js及html相关内容的图片

注意:这里的文件是可以动态增删改的

最后的检验

这里使用d3直接尝试读取生成的csv文件,目的是验证d3是否能够取到生成的数据文件。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
<!doctype html>
<html>
<head>
<meta charset="utf-8">
<meta name="viewport" content="width=device-width">
<script src="https://cdn.bootcss.com/d3/4.13.0/d3.js"></script>
<script type="text/javascript">
d3.csv("nodes.csv",function(error,csvdata){
if(error){
console.log(error);
}
console.log(csvdata);
});
</script>
</head>
<body></body>
</html>

打开浏览器输入localhost:8888/view.htmlConsole中会发现csv内的数据已经被读取到。

注意,必须是以请求的方式进行读取,否则会发生如下错误(如果直接以静态资源的方式打开view.html

坐标轴绘制、图绘制

详见 使用D3.JS进行坐标轴绘制和图绘制
